Характеристики эмульсий и их значение при прогнозе эффективности нефтевытесняющих композиций.

22 июля 2021

Характеристики эмульсий и их значение при прогнозе эффективности нефтевытесняющих композиций на основе поверхностно-активных веществ.

Е. А. Турнаева1, Е. А. Сидоровская1*, Д. С. Адаховский1, Е. В. Кикирева1, Н. Ю. Третьяков1, И. Н. Кольцов2, С. С. Волкова1, А. А. Громан2

1Тюменский государственный университет, г. Тюмень, Россия
2ООО «ГАЗПРОМНЕФТЬ Технологические партнерства», г. Санкт-Петербург, Россия
*e-mail: e.a.sidorovskaya@utmn.ru

Большая часть современной мировой добычи нефти приходится на месторождения, находящиеся на поздней стадии разработки. Наиболее сложной проблемой, с которой столкнулась нефтяная промышленность в последние годы, является высокая обводненность продукции при добыче нефти [1]. Увеличение нефтеотдачи на таких месторождениях предполагает применение различных третичных методов [2]. Одним из них является заводнение при помощи поверхностно-активных веществ (ПАВ), в том числе ASP-заводнение (щелочно-ПАВ-полимерное заводнение) и SP-заводнение (ПАВ-полимерное) [3].

Применение данных методов позволяет увеличить коэффициент извлечения нефти (КИН) с 3540 %, что является характерным значением для многих месторождений на поздних стадиях заводнения, до 60–70 % [4, 5]. Нефтеизвлечение или КИН традиционно рассматривают в виде зависимости от коэффициента охвата пласта заводнения (Кохв) и коэффициента вытеснения (Квыт).

КИН = Кохв ∙ Квыт.       (1)

Коэффициент охвата можно увеличить, увеличивая вязкость вытесняющего флюида, например, за счет добавления полимера в закачиваемую воду. Добавка ПАВ способствует снижению межфазного натяжения на границе «водный состав вытеснения нефть», что позволяет увеличить коэффициент вытеснения.
Для описания процесса вытеснения нефти из пористой среды было введено понятие капиллярного числа [6], связанного с вязкостью водной фазы

         (2)


где μ
w вязкость воды, сП; U — скорость потока, см/с; σow поверхностное/межфазное натяжение, дин/см.

В работе [7] показана взаимосвязь между капиллярным числом и остаточной нефтенасыщенностью. В работе [8] установлено, что для достижения существенного уменьшения остаточной нефтенасыщенности необходимо увеличение капиллярного числа на два-три порядка. Данные значения достигаются при химических методах увеличения нефтеотдачи с использованием ПАВ, ключевым механизмом которого является снижение межфазного натяжения (IFT) между нефтью и вытесняющей жидкостью. Согласно концепции капиллярного числа, минимальный IFT соответствует максимальному капиллярному числу, что позволяет достичь минимальной остаточной нефтенасыщенности в ходе третичных методов добычи нефти.

Снижение IFT может способствовать формированию водонефтяных эмульсий, которые в основном образуются во время заводнения с ПАВ в условиях низкого/сверхнизкого межфазного натяжения при перемешивании, возникающем в результате потока жидкости в порах породы [9–10]. В механизме влияния эмульгирования на улучшение нефтеотдачи выделяют два аспекта:

  • формирование эмульсии приводит к вовлечению нефти в водную систему с последующим переносом капель по поровому пространству (ре- ализуется при размере образующихся капель, равном или меньшем, чем размер пор);
  • формирование эмульсии (как правило, достаточной вязкости) включает образование капель, которые частично закупоривают поровые каналы, что улучшает эффективность охвата пласта [11].

Формирование устойчивых нефтяных эмульсий на этапе добычи может приводить к проблемам разделения извлекаемых флюидов. С целью предотвращения осложнений при применении химических методов увеличения нефтеотдачи необходимо использовать такие ASP/SP составы, которые формируют подвижную (микро-) эмульсионную фазу в пластовых условиях, но после извлечения на поверхность могут быть разделены с помощью имеющихся на промысле технологий и установок подготовки нефти.

Целью данной работы является комплексное изучение характеристик образующейся эмульсионной фазы как стадии лабораторного подбора эффективного ПАВ-полимерного состава для ASP- и SP-заводнения для условий месторождений Западной Сибири.

Объект и методы исследования

Объектом исследования является ПАВ-полимерная композиция, созданная для улучшения нефтевытеснения на одном из месторождений Сургутского нефтегазоносного района Среднеобской нефтегазоносной области (Западная Сибирь).

Водная фаза раствора вытеснения моделировалась при добавке хлорида натрия (натрий хлористый, хч, ГОСТ 4233-771), карбоната натрия (натрий углекислый, хч, ГОСТ 83-792). Для проведения эксперимента были использованы ПАВ класса внутренних олефинсульфонатов натрия (марки Enordetпром., производства Shell Chemicals) и нефть месторождения Среднеобской нефтегазоносной области (Западная Сибирь). В качестве сорастворителя использовался изобутиловый спирт (чда, ГОСТ 6016-773).

Для определения вязкости эмульсии при заданной температуре использовался ротационный вискозиметр ViscoQC 100, Anton Paar. Определение межфазного натяжения на границе «раствор вытеснения нефть» проводилось методом вращающейся капли при температуре пласта (тензиометр SITE 100, KRÜSS). Устойчивость эмульсионной системы оценивалась на анализаторе стабильности дисперсных систем MultiScan MS20, DataPhysics.

Экспериментальная часть

Лабораторный подбор эффективного ПАВ-полимерного состава для ASP- и SP-заводнения начинается с выбора полимера и ПАВ для флюидов и условий конкретного месторождения. Для этого проводятся оценка совместимости компонентов ПАВ-полимерного состава в пластовой воде с последующим изучением процесса эмульгирования этой системы с нефтью месторождения, измерение межфазного натяжения, реологических характеристик, термостойкости и химической стойкости компонентов нефтевытесняющего состава. Завершается лабораторный блок подбора фильтрационными исследованиями на модельном и реальном керне [12].
Данная работа посвящена комплексному изучению образующейся эмульсионной фазы как стадии лабораторного подбора, включающего исследования до тестов на керне.

Для описания эмульсии в системе «раствор вытеснения нефть» используют данные фазового эксперимента, при котором, согласно принятой практике [13], смешиваются объемы водной и нефтяной фаз и выдерживаются в статических условиях при температуре пласта; при этом оцениваются объем эмульсионной фазы, кинетика нефте- и водоотделения, параметр солюбилизации, подвижность эмульсионной фазы с течением времени.

Устойчивость эмульсионной системы оценивалась по изменению объема эмульсионной фазы во времени в рамках фазового эксперимента и по исследованиям стабильности дисперсных систем на анализаторе MultiScan MS20. Принцип работы MultiScan MS20 основан на определении пропускания и обратного рассеяния монохромного излучения ближней инфракрасной области спектра при длине волны 880 нм. Сканирование происходит по всей длине образца пробы при температуре пласта.

Измерение межфазного натяжения на границе «раствор вытеснения нефть» проводилось методом вращающейся капли при температуре, соответствующей пластовой. Для образования эмульсии типа WIII необходимо, чтобы водный ПАВ-полимерный раствор способствовал снижению межфазного натяжения до низких значений (10-2 мН/м) [6, 12–15].

Результаты и их обсуждение

Для оценки эффективности комбинированного состава ПАВ для ASP- и SP-заводнения проводятся, как правило, следующие лабораторные исследования:

  • изучение совместимости компонентов между собой и с пластовыми водами;
  • изучение водонефтяной системы путем измерения межфазного натяжения и проведения фазового эксперимента (получение и разрушение эмульсии в статических условиях при температуре пласта для закачиваемых составов и при уменьшении концентрации компонентов);
  • фильтрационные испытания на насыпных моделях и керновом материале.

При добавке состава ASP или SP в водонефтяную систему молекулы ПАВ, концентрируясь в поверхностном слое, снижают межфазное натяжение и способствуют формированию и стабилизации эмульсии. В процессах химического заводнения эмульгирование нефтевытесняющих жидкостей с остаточной нефтью представляет собой важный вклад в повышение нефте-отдачи [16–19].

Механизм влияния процесса эмульгирования на повышение нефтеотдачи пласта сложен. Поэтому на этапе лабораторных исследований оценивают возможность формирования эмульсии в рамках фазового эксперимента.

Исследование фазового поведения

Общепринято оценивать фазовое поведение с точки зрения классификации Винзора [2022], согласно которой образующаяся эмульсионная фаза находится в равновесии с избытком масла/нефти, воды (двухфазные системы) или одновременно с этими фазами (трехфазная система).

Специфические структуры эмульсий были тщательно изучены многими исследователями. Существует три основных типа эмульсий: прямые («масло в воде», м/в), обратные («вода в масле», в/м), множественные или биконтинуальные микроэмульсионные системы.

Для систем типа Винзор I (WI, «масло в воде», м/в) характерно наличие нижней эмульсионной фазы с избытком масла/нефти в верхней. Поскольку в этом случае эмульсия имеет большую плотность, чем нефтяная фаза, то она расположена ниже нефтяной фазы. В случае системы типа Винзор II (WII, эмульсия «вода в масле», в/м) верхняя фаза представляет собой эмульсию, а нижняя избыточную водную.

Трехфазная система со среднефазной микроэмульсией и с избытками масла/нефти (верхняя фаза) и воды (нижняя фаза) является системой типа Винзор III (WIII), и эта среднефазная микроэмульсия имеет биконтинуальную структуру, условно включающую в себя агрегирование двух типов микроэмульсий: «вода в масле» и «масло в воде» [20].

Структура эмульсии зависит от солености (минерализации) и доли водной фазы, концентрации ПАВ, температуры [20]. На рисунке 1 представлены три типа эмульсий с учетом изменения солености [14].

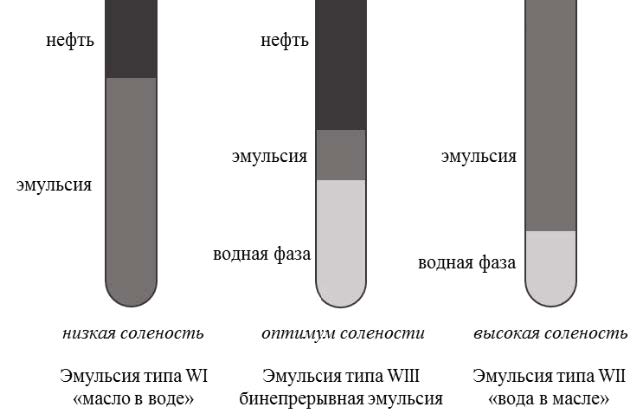

Рис. 1. Три типа эмульсий и влияние солености на фазовое поведение

Фазовое поведение раствора ПАВ в значительной степени зависит от солености (минерализации) раствора, особенно если в составе содержатся ионогенные поверхностно-активные вещества. При низкой солености типичное для химического заводнения поверхностно-активное вещество обладает хорошей растворимостью в воде и формирует при концентрации

выше критической концентрации мицеллообразования в водной фазе прямые мицеллы, обеспечивающие солюбилизацию нефти в ядра и стабильную структуру с вовлеченной нефтью в водный раствор ПАВ (WI). Нефтяная фаза при этом почти не содержит ПАВ.

При увеличении солености (минерализации) снижается растворимость ионогенного поверхностно-активного вещества в водном растворе, происходит смена типа эмульсии с в/м на м/в [14, 20]. При условиях перехода WI/WII возникает эмульсионная фаза WIII, которая представляет наибольший интерес для целей повышения нефтеотдачи. Процесс образования и стабильность системы WIII зависят от пластовых условий и состава флюидов: общей минерализации водной фазы [23], концентрации отдельных солей, состава нефти, температуры. Примеры эффектов влияния изменений солености, температуры, состава нефти, структуры поверхностно-активного вещества, сорастворителя и растворенных твердых веществ в водной фазе на фазовое поведение, межфазное натяжение и параметр солюбилизации представлены для исследованных ПАВ в работе [24].

При прогнозе эффективности извлечения нефти в процессе ASP- и SP-заводнений фазовое поведение системы «раствор вытеснения нефть» является одним из ключевых факторов [25]. Состав, обеспечивающий формирование большего объема WIII, наиболее эффективен для нефтевытеснения [26].

Исследование в рамках фазового эксперимента проводят в зависимости от общей минерализации (солености), температуры, концентрации и соотношения компонентов ПАВ-полимерного состава, соотношения объемов нефтяной и водной фазы и др.

В рамках данной работы проведено изучение характеристики формирующейся эмульсионной фазы как возможного критерия оценки эффективности состава нефтевытесняющей композиции на основе ПАВ.

Для оценки эффективности водного раствора ПАВ на модельной пластовой воде проведено изучение фазового поведения в системе «раствор вытеснения нефть» по принятой методике фазового эксперимента [27] в течение 14 суток. На рисунке 2 представлены результаты сканирования фазового поведения системы в зависимости от солености (%) общей минерализации (TDS, г/л) при фиксированной концентрации ПАВ системы 0,7 % Enordetпром., 2,0 % сорастворителя; 2,0 % Na2CO3 при пластовой температуре с нефтью месторождения Западной Сибири.

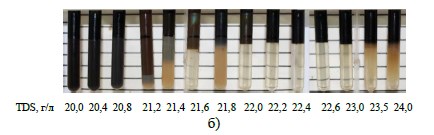

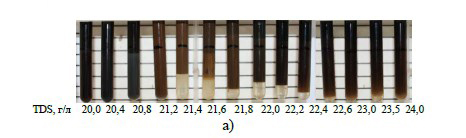

Рис. 2. Фазовое поведение системы через 1 сутки (а) и через 14 суток (б)

Значение концентрации соли (минерализации), при котором в формирование эмульсионной фазы вовлекаются максимальные равные объемы нефтяной и водной фаз, называют оптимумом солености, так как в этих условиях формируется WIII [20]. Для оптимума солености параметры солюбилизации нефти (σo = VO/VS, VO объем нефти, растворенный в микроэмульсии, VS объем поверхностно-активного вещества в составе мик-роэмульсии) и водной фазы (σw = VW/VS, VW объем солюбилизированной воды, VS объем поверхностно-активного вещества в составе микро-эмульсии) должны быть примерно одинаковыми и превышать значение 10, а межфазное натяжение менее 10-3 мН/м [6].

Полученные результаты (рис. 2) в исследованной системе показывают нахождение оптимума солености с наибольшим объемом симметрично расположенной эмульсионной фазы в интервале TDS 21,4–21,6 г/л, при этом параметр солюбилизации воды σw имеет значения 7179, параметры солюбилизации нефти σo 143.

Прямые замеры межфазного натяжения

При измерении межфазного натяжения в зависимости от минерализации (солености) водной фазы интервал оптимальной солености определяется областью минимальных значений IFT. Полученные результаты оптимума солености в рамках фазового эксперимента согласуются с данными измерения межфазного натяжения на границе «раствор вытеснения нефть» исследуемой системы (рис. 3). В интервале общей минерализации 21,2 – 21,8 г/л значения межфазного натяжения лежат в диапазоне ультранизких значений 0,0030,006 мН/м.

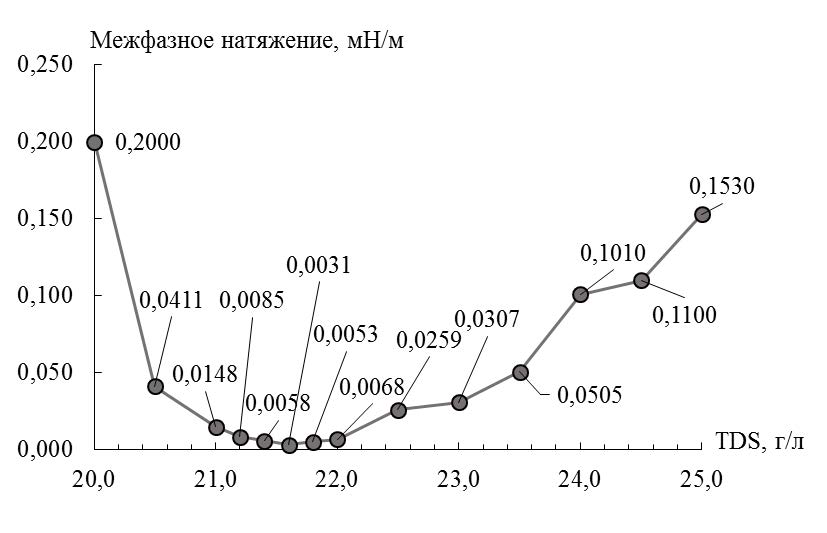

Рис. 3. Зависимость межфазного натяжения от минерализации водной фазы

Фазовое поведение в исследуемой системе «раствор вытеснения нефть» и сверхнизкие значения межфазного натяжения (3∙0-36∙10-3 мН/м) позволяют прогнозировать максимальную эффективность подобранногоASP состава для вытеснения с использованием пластовых вод с TDS 21,2–21,8 г/л месторождения Западной Сибири.

Связь между межфазным натяжением, эмульгирующей способностью состава и эффективностью вытеснения достаточно сложна и неоднозначна. В большинстве случаев при снижении межфазного натяжения увеличиваются эмульгирующая способность и эффективность вытеснения. Но в работе [28] исследуемые составы в рамках подбора рецептуры показывали при уменьшении IFT снижение эмульгирующей способности и повышение эффективности нефтевытеснения при фильтрационных испытаниях.

Оценка стабильности (микро-)эмульсии

Для прогноза эффективности вытесняющих составов проводят также оценку стабильности получаемой эмульсии. Для исследуемого в работе состава в рамках фазового эксперимента проведена оценка стабильности эмульсии в течение 14 суток (см. рис. 2), при этом выявлено, что сохранение максимального объема эмульсии без учета типа эмульсии происходит при минерализации до TDS 21,2 г/л. При минерализации 21,422,0 г/л отмечается сокращение объема эмульсионной фазы в 38 раз, в диапазоне TDS 22,2–24,0 г/л наблюдается полное сокращение объема эмульсионной фазы.

Объем эмульсии WIII через сутки статического термостатирования при оптимуме минерализации 21,421,6 г/л составлял 7587 об. % от объема водонефтяной смеси. Через 14 суток он составил 1025 об. %.

Другой способ оценки устойчивости эмульсии, использованный в данных исследованиях, основан на изучении скорости расслаивания фаз на приборе Multiscan MS20 (рис. 4). После интенсивного встряхивания водонефтяной смеси и получения эмульсии по всему объему (tо = 0 мин) изучали стабильность полученной эмульсии по динамике отделения водной и
нефтяной фазы, используя коэффициенты светопропускания и интенсивности обратного рассеяния.

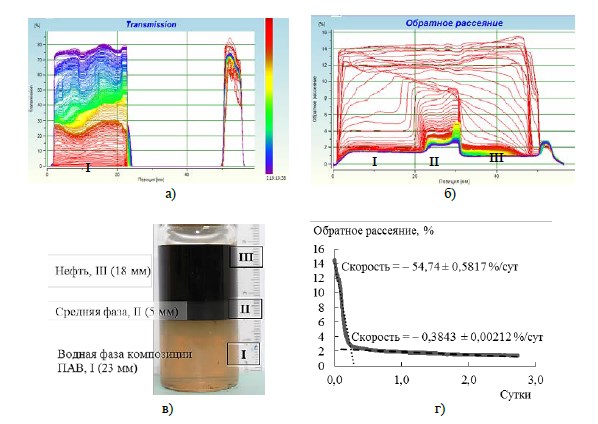

Рис. 4. Зависимость коэффициента пропускания (а) и обратного рассеяния (б) в зависимости от времени и высоты измерения;
фото измерительной емкости с водонефтяной системой после 3 970 минут (в); скорость процесса расслаивания для системы (г)

На рисунке 4 показаны графики зависимости коэффициента пропускания (см. рис. 4а) и обратного рассеяния (см. рис. 4б) от положения датчиков прибора по высоте расслаиваемой системы. Время измерения варьируется от t = 0 мин, красный цвет (полный объем системы эмульсионная фаза) до t = 3 970 мин, фиолетовый цвет (устойчивое образование трех фаз). Выше 45 мм измерительной емкости находится воздушная фаза, и этот участок емкости не следует считать показательным. На рисунке 4в показана фотография измерительной емкости после отстаивания эмульсии в течение 2,76 суток (3 970 мин). По мере разрушения эмульсии и возникновения трехфазной системы (водная фаза эмульсионная фаза нефть) наблюдается рост коэффициента пропускания для области от 0 до 23 мм измерительной емкости, что согласуется с визуальной оценкой системы (см. рис. 4в), интенсивность обратного рассеивания при этом снижается, что позволяет количественно оценить скорость процесса расслаивания (см. рис. 4г). В начальный период (до 6 часов) скорость расслаивания составляла 54,74 %/сут с последующим замедлением до 0,38 %/сут.

Оценка стабильности эмульсии может оцениваться так же количеством отделившейся водной фазы за единицу времени [29]. Для оценки стабильности эмульсии используют и другие показатели [30]: отношение объема нефти, выделившегося после эмульгирования, к объему воды [31], минимальная скорость вращения, необходимая для полного эмульгирования [32], отношение объема масла, выделившегося после эмульгирования, к общему объему масла [18] и др.

Влияние снижения концентрации ПАВ

При движении в пласте водного состава нефтевытесняющей композиции происходит разбавление пластовой водой, а также протекает адсорбция компонентов на породе, что приводит к снижению концентрации ПАВ-полимерной композиции. С помощью имитации процесса удержания ПАВ в пласте по мере продвижения раствора вытеснения проведены иследования влияния концентрации комбинированного ПАВ в нефтевытесняющей композиции на объем и устойчивость эмульсионной фазы, результаты представлены на рисунке 5а. Как видно из рисунка, уменьшение концентрации ПАВ приводит к снижению объема и стабильности получаемой эмульсионной фазы. При добыче эмульсия, формируемая остаточным ПАВ, должна иметь тенденцию к разрушению, что мы и наблюдаем при концентрациях ниже 0,2 %.

Но снижение концентрации состава вытеснения может приводить к изменению соотношения ПАВ многовалентные катионы пластовых вод, координация с которыми ионов АПАВ может давать положительный эффект модификации состава и понижение межфазного натяжения вплоть до критического значения концентрации. Таким образом, влияние снижения концентрации ПАВ на эффективность состава может иметь сложную зависимость, которая требует лабораторного подтверждения в каждом конкретном случае с учетом пластовых условий и состава пластовых флюидов.

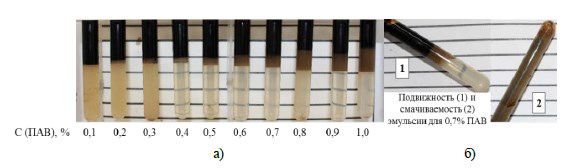

Рис. 5. Фазовое поведение ПАВ в зависимости от концентрации

Полученная эмульсионная фаза может характеризоваться повышенной вязкостью, визуальная оценка которой проводится по наклоненной пробирке (рис. 5б) или путем измерения динамической вязкости (рис. 6). Образование высоковязких эмульсионных структур не допускается для эффективных составов для ASP- и SP-заводнения. Хотя в работах [8, 33–37] было обнаружено, что эмульсия, образующаяся в порах коллектора, может эффективно блокировать области с высокими фильтрационно-емкостными свойствами и, таким образом, повышать эффективность охвата пласта.

Учет изменения вязкости эмульсии при заводнении

В данной работе проведено сравнение динамической вязкости полимерного (P) и ПАВ-полимерного (SP) раствора с вязкостью водонефтяной эмульсии и модельной нефти при температуре пласта (см. рис. 6).

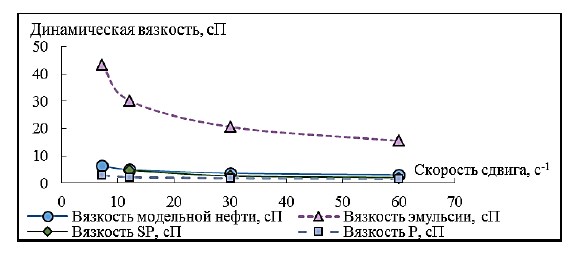

Рис. 6. Результаты измерения динамической вязкости систем при температуре пласта



Как видно из представленного графика, динамическая вязкость эмульсионной фазы значительно превышает вязкость других систем, особенно при малых значениях скорости сдвига (7,2 с-1). Таким образом, состав данной ПАВ-полимерной композиции необходимо корректировать с целью снижения вязкости получаемой водонефтяной эмульсии или рекомендовать для нефтевытеснения только для пластов с высокой проницаемостью.

При использовании ASP/SP технологий для мобилизации остаточной нефти необходимо повысить вязкость вытесняющего флюида, что способствует увеличению охвата пласта вытеснением, и понизить межфазное натяжение на границе нефть/раствор вытеснения, что способствует увеличению коэффициента вытеснения. Изменение этих характеристик связано с образованием эмульсионной фазы при динамическом контакте нефти с вытесняющим раствором ASP или SP состава. Снижение межфазного натяжения (до 1∙0-2 мН/м и ниже) при щелочно-ПАВ-полимерном заводнении, способствует формированию (микро-) эмульсионной фазы и позволяет на несколько порядков повысить капиллярное число.

При выборе ПАВ-полимерного состава для целей нефтевытеснения необходимо учитывать характеристики нефтяной эмульсии, образующейся  в пластовых условиях: тип эмульсии, параметр солюбилизации нефти, стабильность, вязкость.

Стабильность эмульсии в пластовых и поверхностных условиях существенно зависит от концентрации ПАВ, а также от состава нефти, пластовых вод и вытесняющих флюидов. Полученные в работе зависимости показывают влияние уровня минерализации водной фазы и концентрации ПАВ в вытесняющем растворе на показатели образующейся эмульсии, что позволяет по характеристикам эмульсии определить область оптимальной минерализации и интервал концентраций ПАВ, обеспечивающих повышение нефтевытеснения. Полученные данные показывают возможность прогноза области эффективности ASP- и SP-состава по характеристикам образующейся водонефтяной эмульсии.

Благодарность

Работа выполнена с использованием оборудования ЦКП «Рациональное природопользование и физико-химические исследования» Института химии Тюменского государственного университета. Выражаем благодарность Марине Лангер, представителю компании DataPhysics Instruments GmbH, за предоставленную возможность проведения исследований на анализаторе стабильности дисперсных систем MultiScan MS20.
